Merhaba arkadaşlar bugün sizlere Voltage Multiplier devresini tanıtacağım. Devrenin mantığı şu şekildedir. Eğer devremize ac kayanaktan yukarıdaki ac girişinden pozitif yönde dalga gelirse C1 kapastörümüz akımı D2 diyotuna ve diyotumuzda C2 kapastörümüze akım sürecektir. Böylece C2 kapastörümüz dolacaktır. Eğer devremize ac kayanaktan aşağıdaki ac girişinden pozitif yönde dalga gelirse D1 diyotumuz üzerinden C1 kapastörümüz dolacktır ve herhangi bir deşarj olmayacaktır.  Kapastörleri kutupsuzda kullanabilirsiniz.

Devremizin çalışma mantığı şöyledir: Q1 transistörümüzün kolektör bacağına gelen logic 1 sinyali base bacağına akım geldiği takdirde Q2 transistörümüzün kolektör bacağına iletilir.  Q2 transistörümüzün base bacağına akım geldiği takdirde ise Q1 transistörümüzün kolektör bacağına gelen logic 1 sinyali topraklanır böylece Q çıkışından logic 0 sinyali alırız. Formülümüz: Q=!(A*B)

Devremizin çalışma mantığı şöyledir: Transistörümüzün kolektör bacağına gelen logic 1 sinyali transistörümüzün base bacağına akım geldiği takdirde emiter bacağından topraklanır böylece logic 0 sinyali almış oluruz. Formülümüz: !A = Q

Dün paylaştığım hırsız alarm devresindeki sürekli çalmama sorunu düzeltilmiştir.

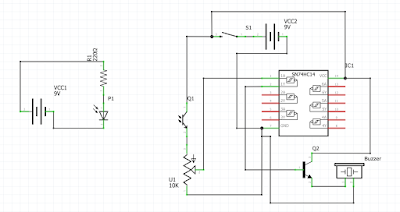

Merhaba arkadaşlar, bugün hırsız alarm devresini ele alacığız. Devremiz ili kısımdan oluşmaktadır. İlk kısımımızdaki P1 fotodiyodumuz kızılötesi(Infarared) ışık yayar ve bu ışık Q1 fototransistörmüze düşer. Eğer ışık düşmez ise(araya engel girerse) Q1 fototransistörmüzden akım geçmez ve pull-down direncimizden dolayı düşük voltaj gelir bu düşük voltaj 0.26 voltdan düşük olmalıdır. Bu ayarı potansiyometreden ince bir şekilde ayarlamanız gerekmete. Eğer 0.26 voltdan düşük voltaj gelirse 74hc14 entegremiz bu voltajı logic 0 olarak algılar ve not gate ile logic 1 değerinde çıkış verir, bu değer transistörümüzü etkiler ve buzzerımıza akım sürülür bu sayede alarımımız çalışır.

Merhabalar bugün sizlere kendi tasarımımız olan 12v-220v modifiyeli alternatif akım inventer devremizi tanıtacağız. Devrede 555 entegremiz 55hertz %50 duty cycle'a sahip olan bir kare dalga üretir ve motor sürücümüzün(L298N) in1 ve in3 bacaklarına iletilir. Akabinde bu dalga transistörümüzde(Bc337) ters çevirilir ve motor sürücünün in2 ve in4 bacaklarına iletilir. Motor sürücümüzün out1, out3 ve out2, out4 pinleri kendi aralarında paralel bağlanır. Böylece sürücüden çekebileceğimiz maksimum akım artılır. Gerilim 330uh bobinlerde biraz olsun ac'e benzetilir ve trafo ile yükseltilir. Not: Motor sürücümüzden kaynaklı olarak enfazla 48W enerji çekebilirsiniz.(Tabi transformatörünüz kaldırıyorsa) Aşağıda şemasını ve fritzing dosyasını bulabilirsiniz. http://www.dosya.tc/server12/rzca1q/inventer.zip.html
